一、概 述：

    智能型电磁流量计是我公司采用国内外最先进技术研制开发的全智能型电磁流量计，其全中文电磁转换器内核采用高速中央处理器。计算速度非常快、精度高、测量性能可靠。符合标准JB/T9248-1999《电磁流量计》，是一种测量导电介质体积流量的感应仪表，在进行现场监测显示的同时，可输出标准的电流信号，供记录、调节、控制使用，实现检测自动控制，并可实现信号的远距离传送。可广泛应用于自来水、化工、煤炭、环保、轻纺、冶金、造纸等行业中的导电液体的流量计量。

二、基本技术参数：

★ 测量管内无可动部件，便于维护管理；无阻流部件，因此无压力损失。

★  被测液体最低电导率≥5μs/cm，配合各种衬里材料，可适用于测量各种酸、碱、盐溶液及泥浆、矿浆、纸浆等介质的流量。

★  流量的测量不受流体的密度、粘度、温度、压力和电导率变化的影响，传感器感应电压信号与平均流速呈线性关系，测量精度高。

★  合理选用衬里及电极材料，可实现良好的耐腐蚀性和耐磨性。

★  低频矩形波激磁，不受工频及现场各种杂散干扰的影响，工作稳定可靠。

★  不受流体方向影响，正反向均可准确计量。

★  量程比1：120(0.1m/s～12m/s)，满量程流速范围宽。

★  汉字液晶背光显示，可在线修改参数，操作简单方便。

★  具有空管测量、报警功能，并能适应不同的流体介质。

★  掉电时间记录功能，自动记录仪表系统电源间断时间，补算漏计流量。

★  小时总量记录功能，以小时为单位记录流量总量，适用于分时计量制。

三、测量原理：

  电磁流量计是运用法拉弟电磁感应定律原理，即导电物体在磁场中作切割磁电线运动时，导体中产生感应电动势。

其感应电动势E为：E=KBdV

流量Q为： Q=3600×V×S

式中：K—仪表系数

  B—磁感应强度(T)

  d—电极间距(m)

  V—流体平均流速(m/s)

  S—导管内截面积(m2)

测量流量时，导电性液体以流速V流过垂直于流动方向的磁场，导电性液体的流动感应出一个与平均流速成正比的电压，其感应电压信号通过与液体直接接触的电极检出。对于同一流量计S、B、d为常量，所以流量与感应电动势E(或流速V)的大小成正比。

由E=KBdv可知，被测流体介质的温度、密度、压力、电导率、液固两相流体介质的液固成分比等参数不会影响测量结果。至于流动状态只要符合轴对称流动（如层流或者紊流）就不会影响测量结果。因此说电磁流量计是一种真正的体积流量计。

四、应用领域：

   由于电磁流量计有其独特的优点，因此被广泛用于化工化纤、食品、造纸、制糖、矿冶、给排水、环保、水利水电、钢铁、石油、制药等工业领域中，用来测量各种酸、碱、盐溶液、泥浆、矿浆、纸浆、水煤浆、玉米浆、纤维浆、粮浆、石灰乳、污水、冷却原水、给排水、盐水、双氧水、啤酒、麦汁、各种饮料、黑液、绿液等导电液体介质的体积流量。

五、主要技术参数：

六、流量范围：

七、流量计电极材料及内衬材料的选择：

电极材料的耐腐蚀性能(仅供参考)

注：由于介质种类繁多，其腐蚀性又受温度、浓度、流速等复杂因素影响而变化，故本表仅供参考，

用户应根据实际情况自己作出选择。对于一般介质，可以查阅有关防腐蚀手册。对混酸等成分复杂的介质，

应做拟选材料的腐蚀实验。

应根据被测介质的腐蚀性、磨损性及温度来选择衬里材料

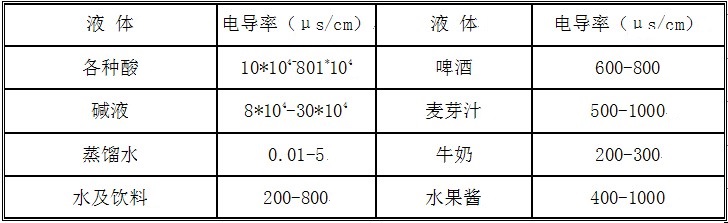

八、常见介质的电导率：
