一、概 述：

超声波流量计利用了低电压、多脉冲发射接收原理，采用双平衡信号差分发射、接收专利技术和硬件参数无关化设计方法；通过选用国际上最新、最先进的大规模集成电路和先进的SMD贴装焊接工艺生产而成。灵活多变的中文显示主机满足各种不同的工业现场，简单方便的传感器易于现场人员安装维护。

二、产品特点：

    1、主 机

※ 准确度优于1%，重复性为0.5%

※ 测量周期为500ms

※ 背光液晶可同时显示瞬时流量及累积量、瞬时热量及累计热量、流速、时间等数据

※ 电流输出为4~20mA或0~20mA等，阻抗0~1K，精度0.1%

※ 可实现热量测量或一机两用

※ 自动记录前64日、前64月、前5年的累计流量

※ 自动记录前64次来电和断电时间及流量，可进行人工或自动补量，减少用户流量损失

※ 自动记录前64日流量计的工作状态是否正常

※ 数据接口的出厂配置为RS-232方式，选配RS-232/RS-485转换器后可变为RS-485方式

2、专用电缆

※ 型号SEYV75-2屏蔽型，单根可加长到500米，同时注意不要与高压电缆并行，尽量避开变频器

    3、管 道

※ 管 材：钢、不锈钢、铸铁、水泥管、铜、PVC、玻璃钢等一切质密的管道，允许有衬里

※ 管内径：15mm~6000mm

※ 直管段：传感器安装点最好满足上游10D，下游5D，距泵出口30D（D指管径）

    4、测量介质

※ 种类：自来水、海水、工业污水、酸碱液、酒精、啤酒、各种油类等能传导超声波的单一均匀的液体

※ 温度：0℃~160℃

※ 浊度：≤10000ppm，且气泡含量小

※ 流速：0~±35m/s

※ 流向：正、反向双向计量，并可计量净流量

5、工作环境

※ 主机温度：-30℃~80℃

※ 流量传感器温度：-40℃~160℃

※ 温度传感器温度：根据用户需要选定

※ 主机湿度：85%RH

※ 流量传感器湿度：可浸水工作，水深≤3m

  6、工作电源

※ AC220V或DC8~36V或AC7~30V

  7、功 耗

※  2W（国内同种机型中功耗最低）

8、可做为热量计使用

※ 需另配2支温度传感器就可以做为热量计，从而实现热量计量

三、工作原理：

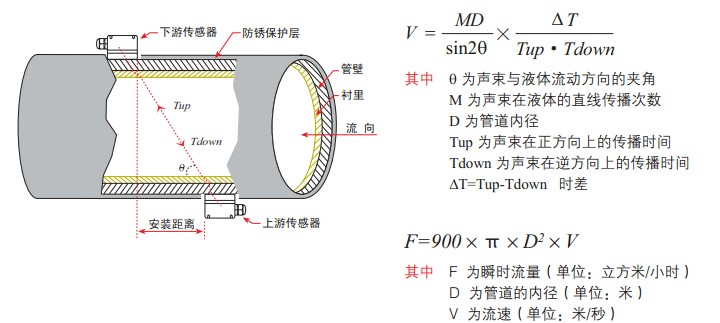

当超声波束在液体中传播时，液体的流动将使传播时间产生微小变化，其传播时间的变化正比于液体的流速，其关系符合下面表达式：

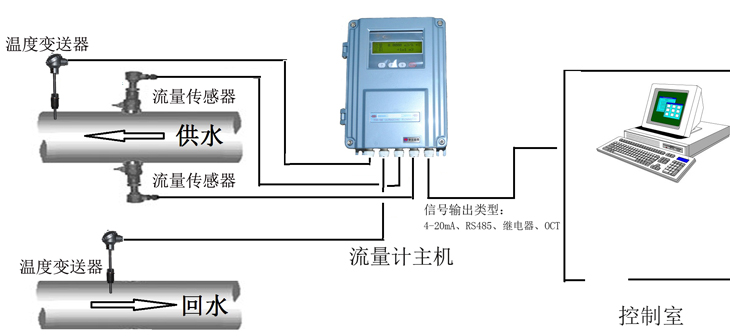

四、超声波热量表（插入式传感器）安装方式：
