一、概况：

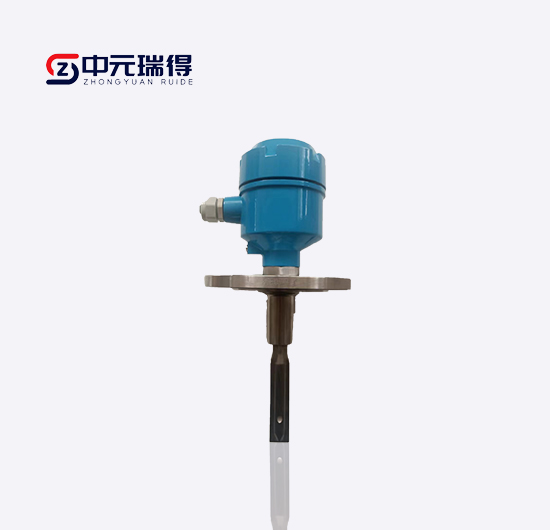

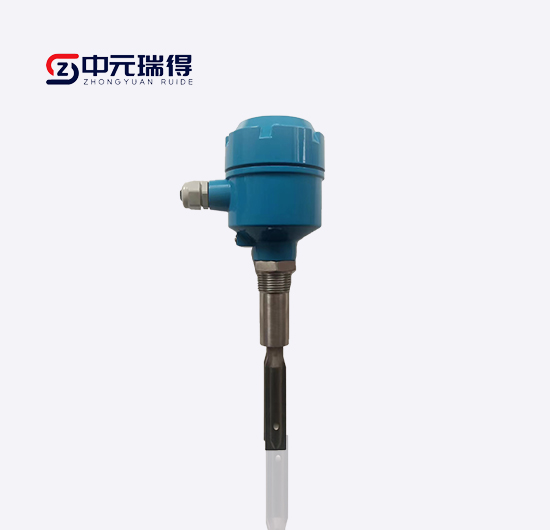

音叉式物位开关是一种新型的物位开关。仪表由一个发讯叉体和放大器部分组成，在叉体根部压紧两组压电晶体，一组作为驱动器，驱动叉体产生振动，另一组作为检测器，用以将叉股转换成电压信号。当叉股受阻时，振动器振幅变小，振动频率改变，继电器输出开关信号。从而实现物位限位测量。传感器材质为316不锈钢，可抗轻度腐蚀，用于限位控制器和高/低位报警。

二、工作原理：

音叉式物位开关工作原理根据物料对振动中的音叉有无阻力，探知料位是否到达或超过某高度，并发出通断信号。传感器的音叉以固有的频率振动，当音叉触及液体或其他物料时，其固有的振动频率降低，能量消耗在物料颗粒间的摩擦上，迫使振幅急剧衰减而停振，频率的变化激活液位开关，产生通断信号。

三、技术参数：

★ 供 电：24VDC（标准）； 220VAC（可选）

★ 输出方式：SPDT继电器（单刀双掷）

★ 工作压力：小于2MPa

★ 延 时：1～60s（可选）

★ 高低位报警：现场可设置为高位或地位报警

★ 过程连接： NPT 1”螺纹安装（标准螺纹） 法兰安装（可选）

★ 环境温度：-20℃～70℃

★ 介质温度：-40℃～150℃ 介质密度：最低0.6g/cm³

★ 功耗：0.5W

★ 电气接口：M20*1.5 外壳防护：IP66

四、典型应用：

● 自来水、矿泉水 ● 流动性好的固体粉料 ● 啤酒、啤酒发酵剂、饮料

● 纸浆、胶水、染料 ● 柴油等危险场所 ● 废水、泥浆、酸碱溶液
