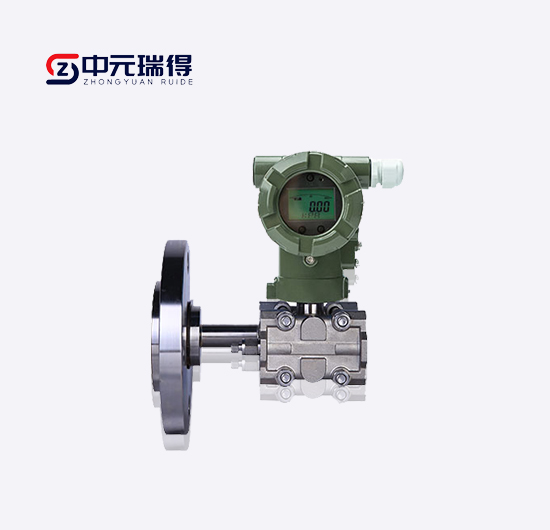

3051电容式压力变送器

400-800-8260 15811335037

  • 产品介绍

一、概况:

3051系列电容式压力变送器是本公司引进国外先进制造技术和设备,并吸取了国外同类产品的先进工艺,变送器电子元器件和关键零部件均选用国际上高质量产品,并以最优惠的价格供应国内外用户,深受广大用户欢迎。

二、工作原理:

被测介质的两种压力通入高、低两压力室,作用在δ元件(即敏感元件)的两侧隔离膜片上,通过隔离膜片和δ元件内的填充液传送到预张紧的测量膜片两侧。测量膜片与两侧绝缘体上的电极各组成一个电容器,在无压力通入或两侧压力均等时测量膜片处于中间位置,两侧两电容器的电容量相等。当两侧压力不一致时,致使测量膜片产生位移,其位移量和压力差成正比,故两侧电容量就不等。通过检测,放大转换成4-20mA DC的二线制电流信号。压力变送器和绝对压力变送器的工作原理和差压变送器相同,所不同的是低压室压力是大气压或真空。δ元件的结构见图1。

三、基本技术参数:

★ 使用对象:液体、气体和蒸汽

 测量范围及精度:见选型规格表、0.2级、0.5级

★ 输出信号:4-20mA DC(特殊可为四线制0-10mA DC输出)

 供电电源:供电电源为12~45VDC,带LCD数字显示器为15~45VDC,一般工作电源为24VDC

载:与供电电源有关,在某一电源电压时带负载能力见图2,负载阻抗R与电源 电压V关系式为R≤50(V-12)Ω

器:现场输出指示有电流表,线性指示0~100%和平方根指示0~10;31/2LCD液晶显示器,字高13mm,输出按百分数显示或测量值显示。

爆: a.隔爆型  b.本质安全型iaⅡCT6

★ 量程和零位:外部连续可调。

★ 正负迁移:差压变送器:最大正迁移量为500%,最大负迁移量为600%;

压力变送器:最大正迁移量为500%,最大负迁移量不大于大气压;

★ 绝对压力:只可正迁移,最大正稳定移为500%;

环境温度范围:一般变送器—25℃~+70℃;带现场显示器—15℃~+70℃;

 贮藏温度:-40℃~+100℃;

过载压力:不超过规定压力的1.5倍,变送器不会损坏;

★ 容积变化量:小于0.16cm3;

★ 阻尼时间:在0.2~1.67秒内连续可调,微、低差压和变法兰变送器,阻尼时间较大些;

启动时间:2秒,不需要预热;

防护等级:IP65

(在无迁移、标准参比条件,交硅油和隔离膜片是316L不锈钢的情况下)

 不灵敏区:无

★  性:六个月内不超过变送器的精度;

振动影响:在任何方向上振动频率20Hz时,所引起的误差为最大范围的0.55%/g,微差压为±0.25%/g。

电源影响:小于输出范围的±0.005%/V。

 负载影响:电源稳定时,几乎无负载影响。

安装位置影响:当工作膜片未垂直安装时,可能产生不大于0.24kPa的零位系统误差,此差可通过调整零位来消除,对量程无影响。

 结构材料:压力容室、接头、泄放阀、隔离膜片等与介质接触的零件材料见选型表。

Ø 螺栓为碳钢镀铬;

Ø 电气外壳为低铜铝合金;

Ø 电气外壳表面涂层为环氧喷塑。

★ 导压连接件:在压力容室上的连接螺孔为1/4-18NPT,引压接头上的连接螺孔为1/2-14NPT,其中心距见各种型号的外形尺寸图。

Ø 放大器电缆连接孔的螺孔为M20×1.5

★  量:约5kg(不包括附件,带法兰变送器除外)
